特点

• 全扩散工艺 ，分布式扩展放大门极结构
• 开关损耗低，优良的动态特性
• 优良的高频性能，适用频率2.5-10KHz

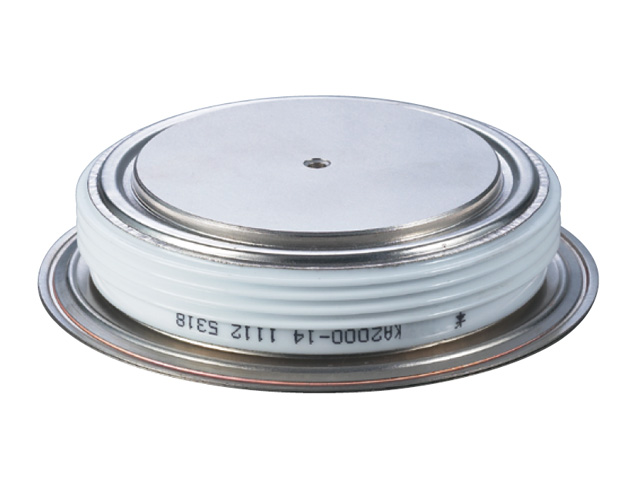

• 平板型陶瓷管封装，双面冷却

典型应用

• 逆变器、电焊机
• 斩波器、感应器
• 各种类型的强迫换流器

型号规格

Type	VDRM VRRM	IT(AV) THS 55℃	ITf/f	Tq 100℃	ITSM 10ms	dv/dt	di/dt	IDRM IRRM	IGT	VGT	IH	VTM/ITM	RTH (j-hs)	Tjm	M²	Outline
		THS 55℃							25℃
	V	A	A/KHz	μS	KA	V/μS	A/μS	mA	mA	V	mA	V/A	℃/W	℃	KN
KG200A	800-2500	200	200/6	10-16	2.4	500	200	30	30-200	0.8-2.5	20-250	3.2/600	0.055	115	5.3-10	A-2,8,12,15
KG300A	800-2500	300	300/6	10-16	3.6	500	200	40	30-250	0.8-3.0	20-400	3.2/900	0.035	115	10-20	A-3,9,16
KG400A	800-2500	400	300/10	8-10	4.8	700		40	30-250	0.8-3.0	20-400	3.2/1200	0.035	115	10-20	A-4,10,13,17,18
KG500A	800-2500	500	500/6	10-16	6	700	200	50	30-250	0.8-3.0	20-400	3.2/1500	0.032	115	15-20	A-4,10,13,17,18
KG600A	800-2500	600	600/6	12-18	7.2	700	250	60	30-250	0.8-3.0	20-400	3.2/1800	0.030	115	18-25	A-5,19
KG800A	800-2500	800	800/6	12-18	9.6	1000	250	80	30-250	0.8-3.0	20-400	3.2/2400	0.024	115	19-25	A-5,19
KG1000A	800-2500	1000	1000/6	12-18	12	1000	250	100	30-300	0.8-3.0	20-400	3.2/3000	0.022	115	21-30	A-6,11,14,20
KG1200A	800-2500	1200	800/8	8-15	14	1000	250	100	30-300	0.8-3.0	20-400	3.2/3000	0.022	115	21-30	A-20,21,22
