- 产品选型 - 平板式系列

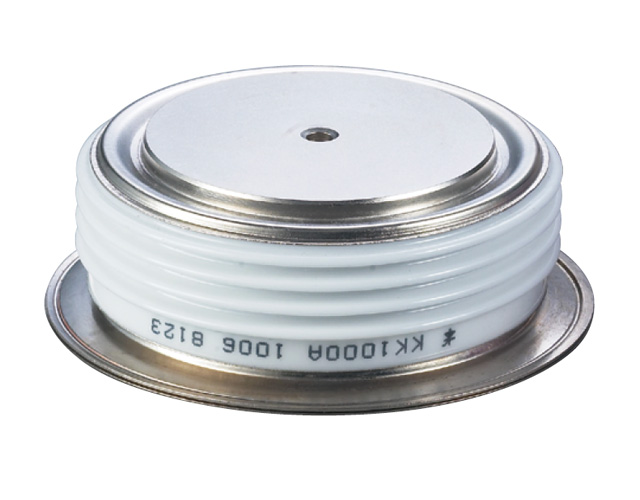

高频晶闸管

特点
典型应用
型号规格

特点: • 全扩散工艺，分布式扩展放大门极结构
• 开关损耗低，优良的动态特性
• 优良的高频性能，适用频率2.5-10KHz
• 平板型陶瓷管封装，双面冷却

典型应用: • 逆变器、电焊机
• 斩波器、感应器
• 各种类型的强迫换流器

型号规格

Type	VDRM VRRM	IT(AV) THS 55℃	Tq 100℃	dv/dt	di/dt	IDRM IRRM	IGT	VGT	IH	VTM/ITM	RTH (j-hs)	Tjm	M²	Outline
Type	VDRM VRRM	IT(AV) THS 55℃	Tq 100℃	dv/dt	di/dt	IDRM IRRM	25℃				RTH (j-hs)	Tjm	M²	Outline
	V	A	μS	V/μS	A/μS	mA	mA	V	mA	V/A	℃/W	℃	KN
KK200A	600-2500	200	16-35	500	100	30	40-250	0.9-2.5	20-400	2.9/600	0.065	115	5.3-10	A-2,8,12,15
KK300A	600-2500	300	16-35	500	100	30	40-250	0.9-2.5	20-400	2.8/900	0.055	115	5.3-10	A-3,9,16
KK400A	600-2500	400	16-35	500	100	40	40-250	0.9-2.5	20-400	2.8/1200	0.040	115	10-20	A-4,10,13,17,18
KK500A	600-2500	500	16-35	500	150	50	40-250	0.9-2.5	20-400	3.15/1500	0.035	115	15-20	A-4,10,13,17,18
KK600A	600-2500	600	16-35	500	150	50	40-300	0.9-3.0	20-400	3.15/1800	0.032	115	15-20	A-5,19
KK800A	600-2500	800	16-35	1000	150	60	40-300	0.9-3.0	20-400	3.15/2400	0.030	115	18-25	A-5,19
KK1000A	600-2500	1000	16-35	1000	150	80	40-300	0.9-3.0	20-500	3.15/3000	0.024	115	19-26	A-6,11,14,20
KK1200A	600-2500	1200	16-35	1000	150	100	40-300	0.9-3.0	20-500	3.15/3000	0.022	115	21-30	A-20,21
KK1500A	600-2500	1500	16-35	1000	250	120	40-300	0.9-3.5	20-500	3.15/3000	0.020	115	21-30	A-20,21,22
KK1800A	600-2500	1800	16-35	1000	250	120	40-400	0.9-3.5	20-800	3.15/4000	0.017	115	27-34	A-22,23,24,25
KK2000A	600-2500	2000	40-80	1000	250	160	40-400	0.9-4.5	20-1000	3.15/4000	0.016	115	30-40	A-22,23,24,25
KK2500A	600-2500	2500	40-80	1000	250	200	40-450	0.9-4.5	20-1000	3.15/5000	0.011	115	35-47	A-22,23,24,25
KK3000A	600-2500	3000	40-80	1000	250	250	40-450	0.9-4.5	20-1000	3.15/5000	0.009	115	70-85	A-22,23,24,25

Note:
■IGT、VGT、IH are test values under 25℃ . Unless otherwise specified,other parameters in the parameter table are test values under Tjm.
■I²t=I²TSM×tw/2:tw=bottom width of half-sinusoid current. Under 50Hz，I²t=0.00512TSM(A²S)
■When working under the current of 60 Hz:ITSM(8.3ms)=ITSM(10M=ms)×1.066，Tj=Tjm I²t(8.3ms)=I²t(10ms)×0.943,Tj=Tjm
■Gate lead： white or colorless,cathode lead (if necessary): red
