特点

• 该模块的设计非常紧凑。二极管模块，晶闸管集成为一体。
• 该模块也是孤立型电极端子和安装基座之间。可以把这个模块和另一个一起在同一个鳍。

典型应用

• 逆变交流或直流电机控制
• 稳压电源
• 开关电源

型号规格

Type	VRRM VDRM	VRSM	IT(AV)	ITSM	I²t	di/dt	Viso	Tj	Tstg	IDRM IRRM	VTM	IGT	VGT	dv/dt	Rth(j-c)	Rth(c-f)	Outline
	V	V	A	A	A²s	A/μs	V	℃	℃	mA	V	mA	V	V/μs	℃/W	℃/W
HDFA50BA80	800	960	50	730/800	2660	150	2500	-40~ +135	-40~ +125	50	1.25	70	3	500	0.80	0.10	C-59
HDFA50BA160	1600	1700	50	730/800	2660	150	2500	-40~ +135	-40~ +125	50	1.25	70	3	500	0.80	0.10	C-59
HDFA75BA80	800	960	75	910/1000	4150	150	2500	-40~ +135	-40~ +125	60	1.20	70	3	500	0.40	0.10	C-59
HDFA75BA160	1600	1700	75	910/1000	4150	150	2500	-40~ +135	-40~ +125	60	1.20	70	3	500	0.40	0.10	C-59

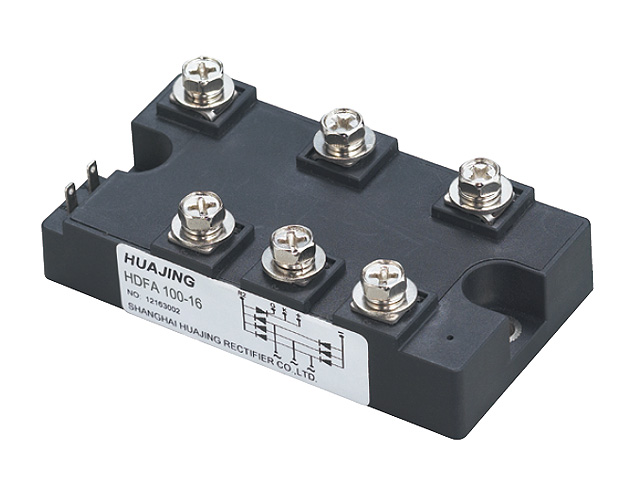

HDFA100BA80	800	960	100	1186/1300	7030	150	2500	-40~ +135	-40~ +125	70	1.20	70	3	500	0.236	0.10	C-58
HDFA100BA160	1600	1700	100	1186/1300	7030	150	2500	-40~ +135	-40~ +125	70	1.20	70	3	500	0.36	0.10	C-58

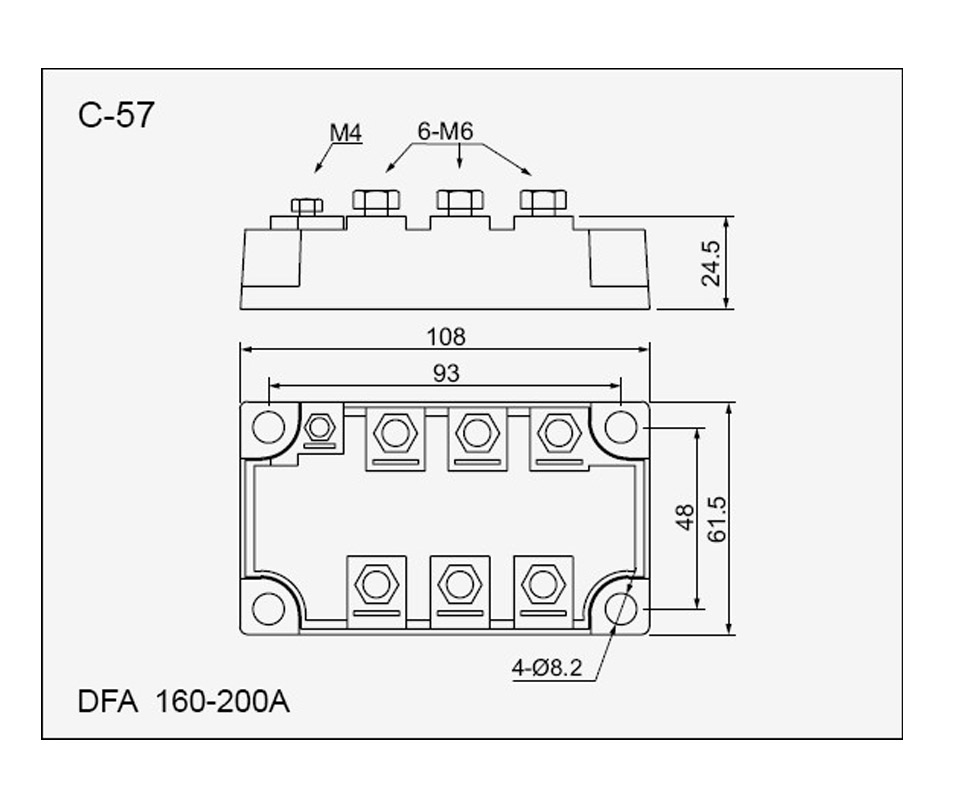

HDFA150AA80	800	960	150	1460/1600	10670	150	2500	-40~ +135	-40~ +125	100	1.35	70	3	500	0.21	0.007	C-57
HDFA150AA160	1600	1700	150	1460/1600	10670	150	2500	-40~ +135	-40~ +125	100	1.35	70	3	500	0.21	0.07	C-57

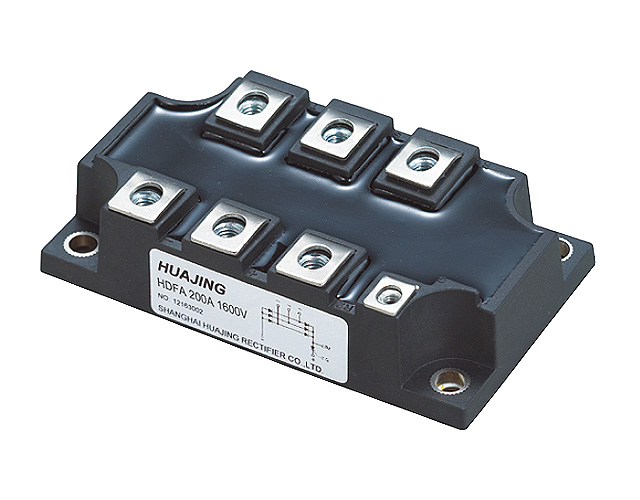

HDFA200AA80	800	960	200	1850/2000	17000	200	2500	-40~ +135	-40~ +125	50	1.15	100	3	500	0.18	0.18	C-57
HDFA200AA160	1600	1700	200	1850/2000	17000	200	2500	-40~ +135	-40~ +125	50	1.15	100	3	500	-	0.18	C-57
