特点

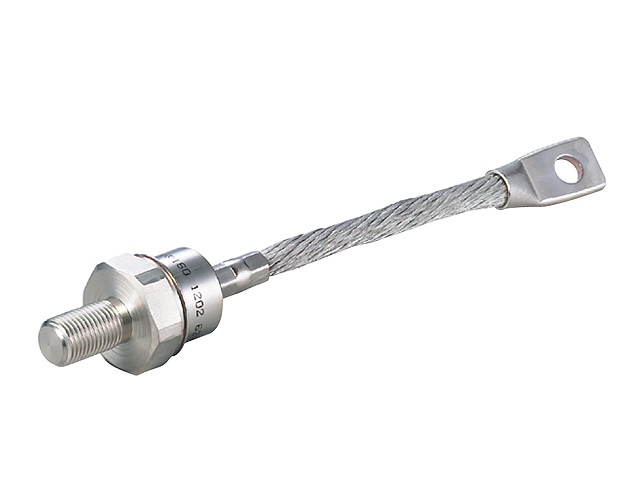

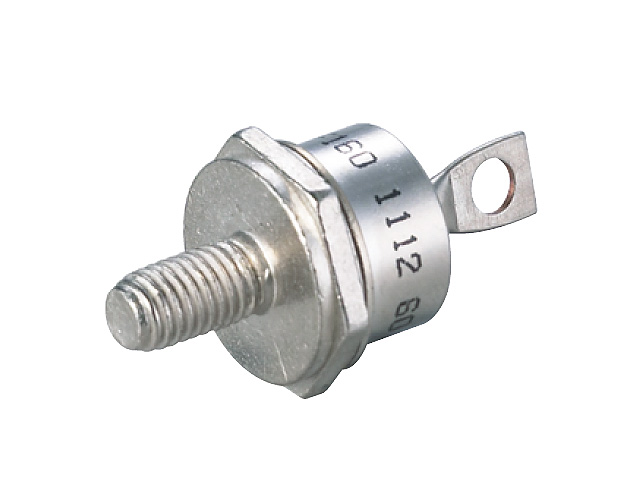

• 全封闭陶瓷-金属螺柱型结构，符合JB/T8949.2-1999标准
• 承受高浪涌电流能力，螺栓为阴极或阳极的正向或反向结构

典型应用

• 直流电机控制，直流电源控制
• 交流开关及温度控制，同步电机励磁

型号规格

Type	IF(AV)	IF(RMS)	VFM	VRRM	IRRM	R(jc)	Tj	Weight	Outline
	A	A	V	V	mA	℃/W	℃	g
ZP5A	5	7.9	≤1.6	100-5000	≤2	≤4.0	-40~150	10	B-1
ZP10A	10	16	≤1.6	100-5000	≤2	≤2.5	-40~150	25	B-2
ZP20A	20	31	≤1.6	100-5000	≤6	≤1.4	-40~150	27	B-3,4
ZP30A	30	47	≤1.6	100-5000	≤6	≤1.0	-40~150	110	B-5
ZP50A	50	79	≤1.6	100-5000	≤12	≤0.6	-40~150	140	B-6,11
ZP100A	100	160	≤1.6	100-5000	≤12	≤0.3	-40~150	205	B-7,12

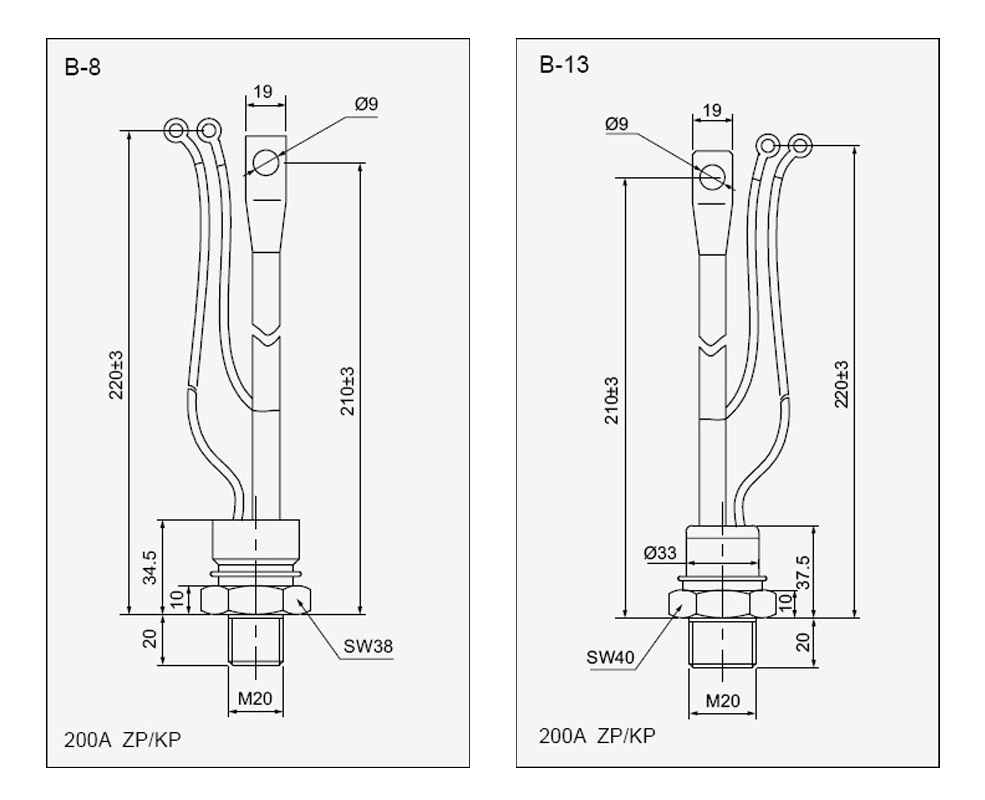

ZP200A	200	310	≤1.6	100-5000	≤12	≤0.2	-40~150	325	B-8,13
ZP300A	300	470	≤1.6	100-5000	≤15	≤0.11	-40~150	470	B-9
ZP500A	500	630	≤1.6
